钛基硬质合金的性能

钛基硬质合金是以TiC或Ti(C,N)为主要成份(占60%～80%以上)，Ni-Mo或Ni-Co-Mo作粘结相的硬质合金。钛基硬质合金的英文名为 “Cermet”。它是由陶瓷(ceramics)的词头cer与金属(metal)的词头met结合起来构成的。这类合金过去有人称之为“金属陶瓷”。但国际标准化组织ISO153-1991将其划归在硬质合金大类内(材料代号HT)，而不是陶瓷材料大类内。为了区别于国内习称的“金属陶瓷”——在 Al2O3-TiC中加入少量粘结金属(Ni和Mo等)的陶瓷，所以本文使用国际标准化组织用语“钛基硬质合金”。

传统的K(YG)类、P(YT)类、M(YW)类硬质合金，都属于WC基合金。因为在它们当中，硬质相主要是WC，其含量达65%～97%。而钛基硬质合金不含或少含WC，与WC基合金相比，它的密度小，硬度较高，对钢的摩擦因数较小，切削时抗粘结、抗扩散磨损的能力较强，具有极好的耐磨性，但抗崩刃性稍差。近几年来，由于控制了烧结温度与烧结气氛，以及晶粒细化等措施，性能大大提高。多种商业牌号的Cermet材料大量涌现，应用范围不断扩大。它除可制造车、铣刀具外，还可制造钻头、铰刀以及齿轮滚刀等复杂刀具，用其制造的齿轮滚刀的切削速度高达560m/min(齿轮模数1.5)，工效比粉末冶金高速钢(PM HSS)高2倍，用Cermet制造的铰刀能进行高速铰孔，切削速度可达150m/min。钛基硬质合金的性能介于陶瓷和WC基硬质合金之间，其切削速度可填补WC基硬质合金和陶瓷材料之间的一段空白，可用于高速切削各类钢材，尤其适于钢材的精加工和半精加工。据国外切削专家预测，今后在钢的切削方面，TiC基和Ti(C,N)基硬质合金所占比重将达到可转位刀片总需求量50%，并将成为铣削钢材的最佳刀具材料。

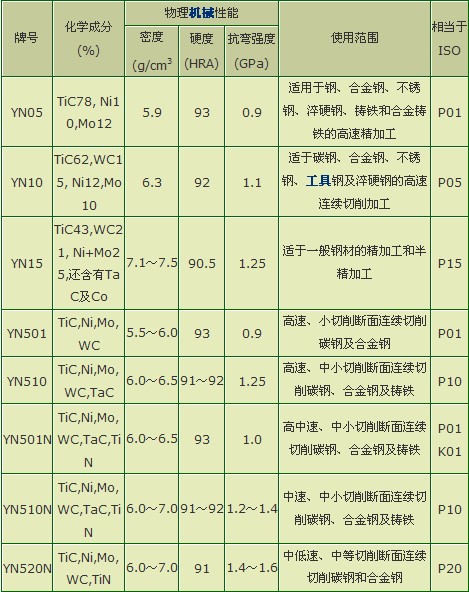

表1 部分国产的TiC基及强韧TiC基硬质合金牌号的性能和使用范围

注：YN05、YN10和YN15是湖南株洲硬质合金厂生产的牌号;YN501等是四川自贡硬质合金厂生产的牌号
